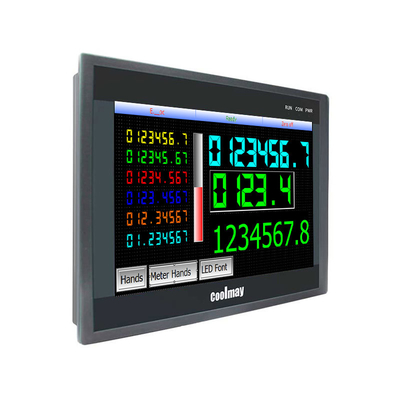

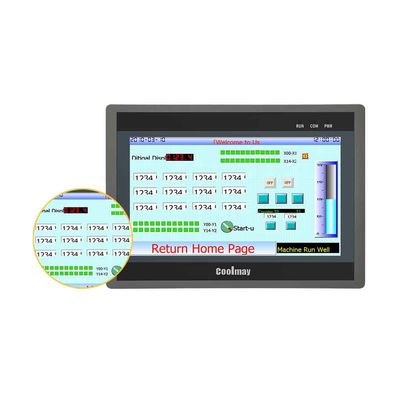

Coolmay 10.1インチ TFT HMI PLC イーサネットポート 128MB RAM PLC HMI すべて1つのコントローラパネル

10.1 TFT HMIPLCイーサネット・ポート PLC HMI すべて1つのコントローラパネルで

CoolmayのHMI/PLCオールインワン機械は,HMIとPLCスイッチ,アナログと温度をハードウェアに高度に統合することを革新的に実現しました.外部PLCおよび他の拡張モジュールなしでPLC制御を必要とする様々な機会で使用することができます高度に統合された産業自動化制御ソリューションは,接続可能なターミナルを使用し,ターミナル顧客の解体,設置,保守を大幅に容易にする.壊れたら直ぐに交換できます"ゼロの移動費"と無料の現場メンテナンスを実現します

HMI PLC オールインワン

特徴:

1構造

高度に統合され コンパクトな構造で 費用とスペースを節約できます

2プログラミングソフトウェア

HMI: CoolMay vcool HMI プログラミングソフトウェアを採用する.

PLC: Mitsubishi Works 2/ GX Developer 8と互換性がある86.

3入力

デジタル入力:最大30チャネルデジタル入力

アナログ入力:最大5つのAD入力がインストールできます.

選択可能:E/K/S/T/J熱電偶/PT100/PT1000/NTC10K/NTC50K/NTC100K/ 0~10V/0~5V/0~20mA/4-20mA/ 5V~5V/-10V~10Vまたは混合型およびその他の特殊仕様 (熱電偶はマイナス温度に対応).

4高速カウント入力

単相6チャンネル60KHz高速カウントまたは2チャンネルAB (Z) 段階60KHz+1チャンネルAB段階10KHz

5生産量

デジタル出力:最大30出力 (Y0~Y3はMOSチューブである).

オプション:リレー (MR) またはトランジスタ (MT) またはミックス (MRT);リレー出力:最大負荷5A,トランジスタ出力:最大負荷500mA.

アナログ量: 最大2DA出力装置が設置できます.

オプション:0~10V/0~5V/0~20mA/4~20mA/混合/-5~5V/-10~10V ((1マイナス電圧に対して2DA).

2. 記憶力	RAM	128MB
   	ロム	128MB
   	CPU	2コア 1GHz
   I/O	DI/DO	12DI/12DO または 20DI/18DO または 24DI/20DO または 30DI/30DO
   		入力:パッシブNPN,公共ターミナル隔離 トランジスタ出力:低レベルNPN,COM接続がマイナス リレー出力: 通常開いた乾燥接触
   	DO型	リレー (MR) またはトランジスタ (MT) または混合 (MRT) (リレー出力:最大負荷5A/トランジスタ出力:最大負荷500mA)
   	アナログ I/O (オプション)	最大 16AI/8AO
   	AI型 (オプション)	タイプ E/E_/K/K_/S/S_/T/T_/J/J_熱電偶/ PT100/PT1000/NTC10K/NTC50K/NTC100K/ 0~10V/ 0~5V/ -5V~5V/ -10V~10V/ 0~20mA/ 4~20mA/混合
   	AOタイプ (オプション)	0~10V /0~5V/0~20mA/4~20mA/混合 -5~5V/ -10~10V (1マイナス電圧の2DA)
   高速機能	高速カウント	単相6チャンネル60KHzまたは2AB60KHz+1AB10KHz または 2 ABZ 60KHz + 1 AB 段階 10KHz
   	高速パルス	Y0-Y3は100KHzで Y4-Y7は10KHzで 高速カウント + 高速パルス < 480KHz

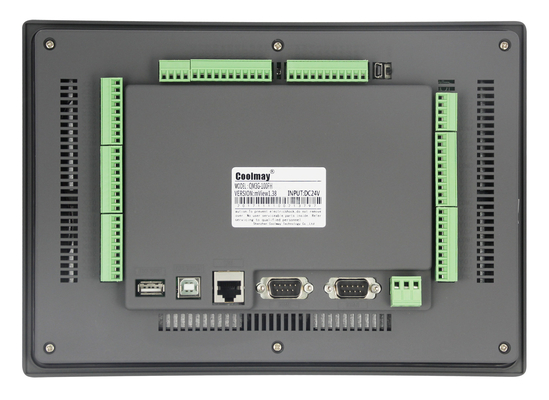

   接続	HMI	1 HMI ダウンロードポート,1 USB 2.0 ポート
   		1 RS485 または 1 RS232 ポート イーサネットポート (PLC イーサネットポートと共存できない)
   	PLC	1 ミニタイプBUSBポート,1 Rs232ポート (プログラムポート,COMポートとしても使用できます)
   		1 Rs485 または 2 Rs485 COM ポート (デフォルトの Rs232 ポートから1 つ変更), CAN (2.0A/B), イーサネット ポート (HMI イーサネット ポートと共存できない), WIFI (デフォルトの Rs232 を占める)
   ソフトウェア	HMI	涼しい 涼しい
   	PLC	Mitsubishi GX Developer8.86と互換性がある労働 2
